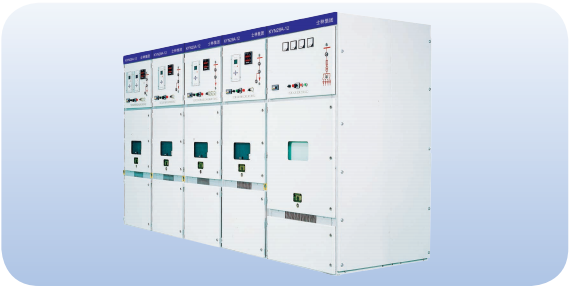

寶豐電氣高低壓開關柜技術基本要求

　　1探頭應具有靈敏的傳感能力，確保能夠靈敏反映設備內部的局部放電狀態;

　　2裝置顯示界面應人機友好，確保不同環境下畫面均能顯示清晰，便于現場測試人員快速讀取;

　　3裝置測試參數(背景干擾閾值、放電嚴重程度閾值等)設置方式應簡潔明了;

　　4裝置應具備局部放電嚴重程度初步估計及特征量即時顯示功能;

　　5系統應具備一定的數據記錄能力，至少滿足累積存儲一周的數據記錄能力;

　　6探頭與主機之間數據傳輸線應采用同軸屏蔽結構，且阻抗與主機輸入阻抗相匹配;

　　7探頭宜采取外置式，與設備之間接觸應充分、可靠;

　　8系統同步監測接入探頭數量應具有較強的擴展性，適合于不同開關柜組數量的監測;

　　9裝置應具備良好的零漂抑制能力;

　　10數據記錄時間間隔提供多個可調選擇。

　　11局部放電結果顯示內容應包含常用的特征量，如脈沖個數、每周期脈沖個數、短期嚴重程度等能夠反映局部放電發展程度的量;

　　12局部放電結果顯示應符合IEC60270，可采取用pC值或dB值的方式。考慮現場條件，建議采取dB值的方式。其中：dB=20log(mV)，dB與mV之間的關系見附錄A，裝置應至少滿足附錄A的要求。若采用pC值的方式，需提供與dB之間的換算關系;

　　13裝置應具備自校驗功能，現場使用時能快速判別儀器是否正常;

　　14裝置設計應便于運行人員現場操控使用;
